Сборочный стенд / УПФ-002

Описание. Характеристики.

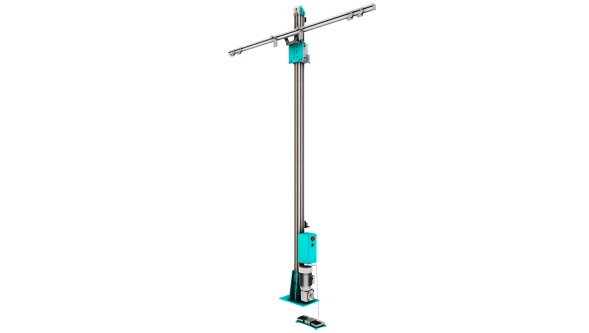

  • Сборочный стенд (подъемник), предназначен для подъема и опускания жалюзи, рулонных штор, штор-портьер, при осуществлении сборочных, регулировочных работ.

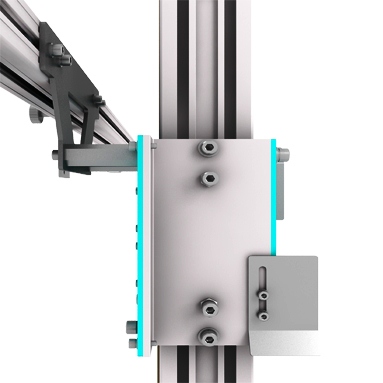

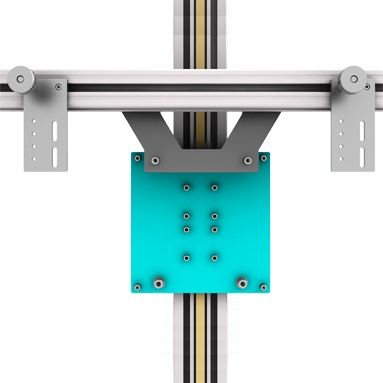

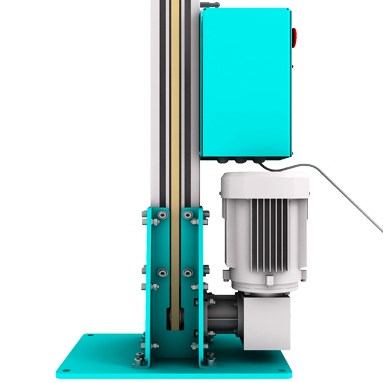

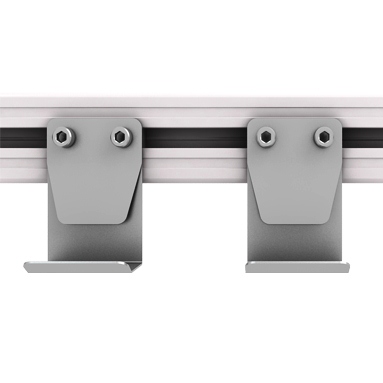

  • Конструкция стенда состоит из основания, представляющего собой коробчатую металлоконструкцию с установленным на нее мотор-редуктором, вертикальной стойки, мобильной каретки, поперечной штанги и ведомого натяжного шкива ременной передачи.

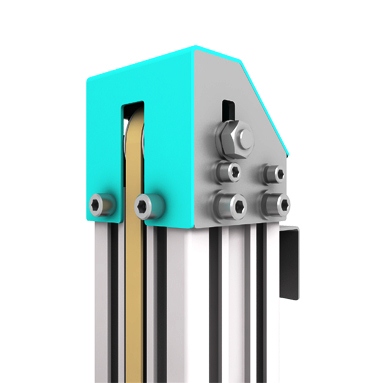

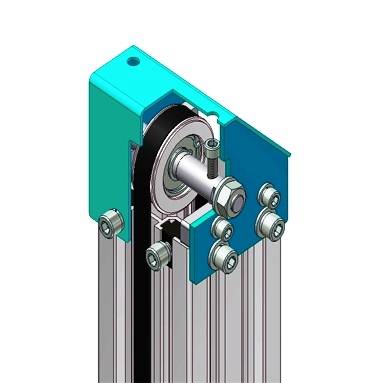

  • Поступательные движения каретки с закрепленной на нее поперечной штангой осуществляется зубчатой ременной передачей. Ведущий шкив ременной передачи закреплен на выходном валу мотор-редуктора. Ведомый натяжной шкив закреплен на верхнем торце вертикальной стойки. Зубчатый ремень, имеющий полиуретановую основу и армированный стальным кордом, обведен вокруг ведущего и ведомого натяжного шкивов. Концы зубчатого ремня зафиксированы на передней стенке мобильной каретки.

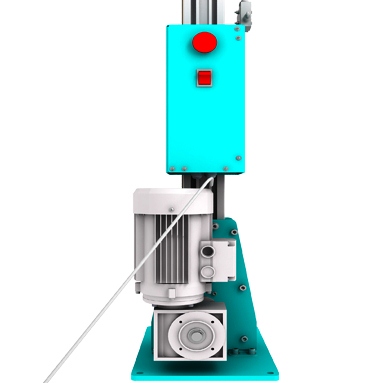

  • Устройство контролирующее работу мотор-редуктора установлено в блоке управления, закрепленного на вертикальной стойке в зоне эргономической тени. Пульт управления представляет собой мобильное основание педального типа.
  • Электро-автоматика блока управления включает в себя следующие функции:
    • защита от поражения электрическим током, при нарушении изоляции токонесущих магистралей и исполнительных устройств;
    • управление механизмом подачи, электродвигатель мотор-редуктора;
    • контроль крайних положений каретки.
  • Сборочный стенд (подъемник) может быть изготовлен в варианте подключения к однофазной или трехфазной электросети.

Габариты собираемых изделий:



ширина

мм

3000

высота

мм

2900

Грузоподъемность:



эксплуатационная

кг

20

расчетная

кг

20

Скорость перемещения каретки
м/сек

0,2-0,3

Установленная мощность

квт

0,18/0,25

Напряжение сети (50 гц):



УПФ 002.00.00.000 (1ф)

в

220

УПФ 002.00.00.000 (3ф)

в

220/380

Габариты сборочного стенда:



ширина

мм

2000

глубина

мм

450

высота

мм

3000

Вес сборочного стенда
кг

35
